انواع فيلترهاي تصفيه آب وتعيين ظرفيت آنها
صافي هاي تصفيه به منظور جداكردن آلودگي ها و ذرات از آب استخر ، مورد استفاده قرار مي گيرند و در سه نوع مي باشند:
الف) صافي هاي شني
ب)صافي هاي دياتمي
ج)پليمري(فايبرگلاس)
صافي هاي شني(sand filter)
صافي هاي شني تشكيل شده از يك محفظه فلزي يا فايبرگلاس مقاوم نسبت به فشار آب و دانه هاي شن ، يا همان سيليس ، كه در اندازه هاي مختلف چهارگوش به صورت لايه لايه در آن قرارگرفته است.لايه ها براساس اندازه دانه هاي شن از شن درشت تا شن ريز از پايين به بالا طبقه بندي مي شود.معمولا در فيلترهاي شني ترتيب دانه بندي لايه ها از پايين به بالا به صورت زير مي باشد:
a)سيليس نمره چهار از قطر8 ميلي متر تا12 ميلي متر_تقريبا به ارتفاع 5 س
b)سيليس نمره سه از قطر4 ميلي متر تا 6 ميلي متر_تقريبا به ارتفاع15س
c) سيليس نمره دو از قطر2 ميلي متر تا 4 ميلي متر _ تقريبا به ارتفاع55 س
d) سيليس نمره يك از قطر0.5 ميلي متر تا 1.5 ميلي متر _ تقريبا به ارتفاع25 س
در مجموع ، كل ارتفاع تانك تصفيه 150 سانتيمتر بوده و با توجه به مطالب فوق كل ارتفاع دانه هاي سيليس داخل تانك100 سانتيمتر خواهد شد و50 سانتيمتربالاي تانك خالي است.اين ارتفاع باعث مي شود تا در هنگام شتشوي معكوس ، دانه سيليس به خارج تانك منتقل نشود.

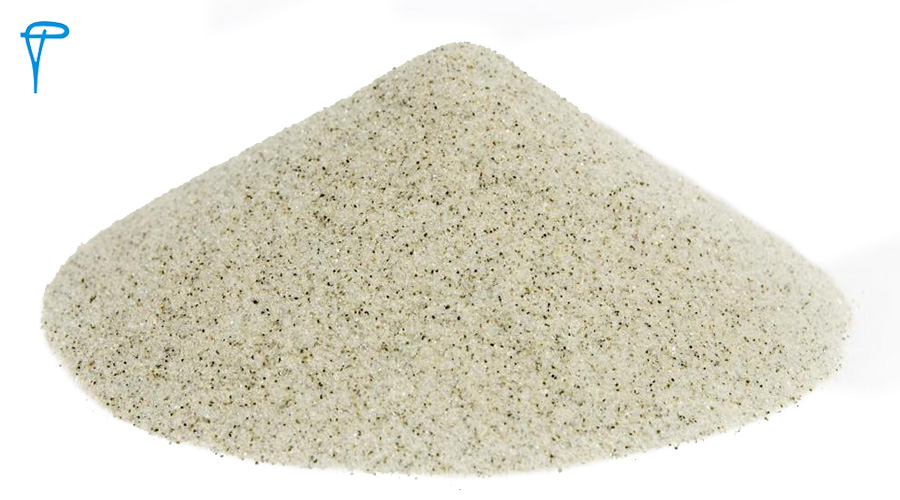

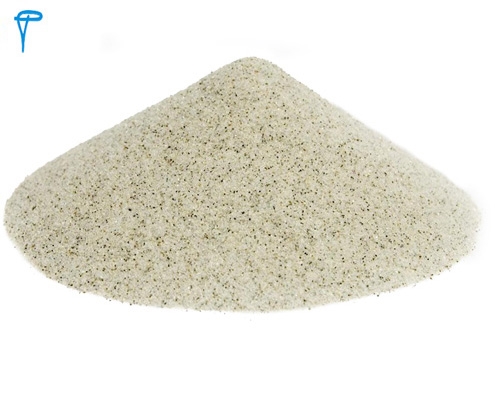

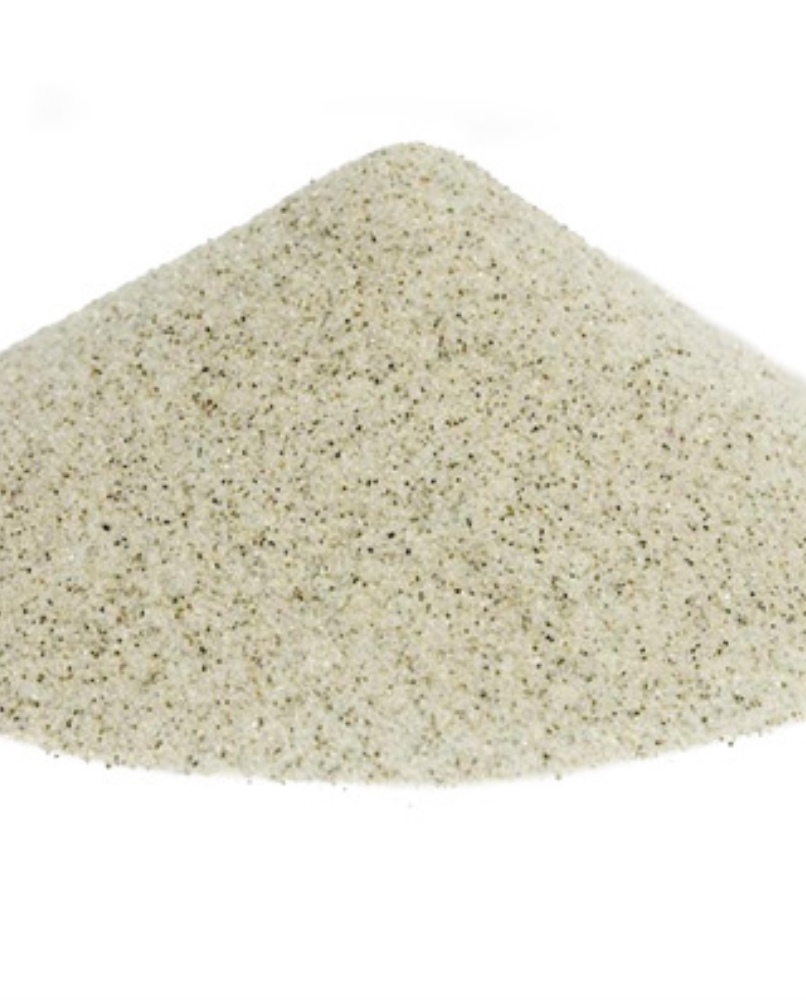

سيليس با مشخصات لازم به صورت كيسه اي در بازار موجود است.
مراحل تصفيه در فيلترهاي شني به اين صورت است كه آب برگشتي استخر از بالا بر روي لايه هاي شن ريخته مي شود وپس از عبور از لايه هاي مختلف شن ذرات معلق خود را باقي ميگذارد و از انتهاي مخزن خارج مي گردد پس از مدتي كاركرد ، صافي كثيف مي شود وفشار آب ورودي به صافيها افزايش مي يابد لذا صافي بايد تمييز گردد.بعبارت ديگر صافي ها پس از مدتي كاركرد ذرات معلق چربي داخل آب را به خود جذب مي نمايند كه اين مسئله باعث مي شود آب براحتي از صافي عبور نكند و در نهايت افت فشار در صافي زياد شود.افزايش فشار در فشار سنج ورودي صافي و يا كاهش آب در ورودي هاي استخر نشانگر اين مسئله است كه صافي ها كثيف شده اند وبايد تمييز گردند.
هرزمان كه اختلاف فشار بين قسمت ورودي وخروجي صافي شني حدود5/3 متر بيشتر از اختلاف فشار در حالت معمولي كه صافي تمييز است گردد نشان دهنده آن است كه صافي بايد شستشو شود.
براي تمييز كردن صافي هاي شني ، مسير جريان آب پمپ را توسط تعدادي از شيرها كه بهمين منظور پيش بيني شده برعكس مي كنند تا آب از پايين وارد صافي شود در نتيجه ذراتي كه بر روي لايه هاي شن باقي مانده اند جدا شده واز بالاي صافي تخليه مي گردند اين عمل را اصطلاحا پس شويي يا (back wash) مي گويند از طرفي گذر حجمي آب براي اين كار دو تا چهار برابر دبي تصفيه آب استخر در حالت عادي است و همانطور كه اشاره شد براي جلوگيري از هدر رفت ماده صافي در بالاي سطح بستر شن ها بايد يك فاصله آزاد50تا70 سانتي در نظر گرفت شود.
سرعت آب بر روي بستر صافيهاي شني براي تصفيه آب استخر از طرف سازنده دستگاه اعلام مي شود ومعمولا در حالت معمولي حدود4(gpm) بر فوت مربع (10 مترمكعب در ساعت بر متر مربع) مي باشد.تصفيه آب استخر در صافي هاي شني به دو عامل ، يكي سطح صافي و ديگري ارتفاع سيليس ، بستگي دارد و براي بالا بردن راندمان دستگاه بايد قبل از ورود آب به دستگاه ، مواد منعقد كننده (زاج) زدتا تصفيه به نحو مطلوبتري صورت پذيرد. تعداد صافي شني هميشه بيش از يك دستگاه طراحي وانتخاب مي شود تا در هنگام پس شويي يك واحد بتوان از ديگري استفاده كرد.صافي هاي شني به دو صورت عمودي وافقي ساخته مي شود.
